Eine Einbauküche scheitert an der Wand, nicht an der Zeichnung. Paneele werden rechtwinklig zugeschnitten; Räume sind es nicht. Die Lücke zwischen dem, was der Plan sagt, und dem, was die Ecke tatsächlich macht, kostet Sie Geld – durch Nachschnitte, breitere Passleisten und eine zweite Fahrt zur Baustelle.
Hier geht es darum, wie Tischler diese Geometrie erfassen, welche Werkzeuge durchhalten und wo jedes einzelne aufhört, nützlich zu sein.
Das Problem ist der Winkel, nicht die Länge
Eine Wand zu messen ist einfach. Zu messen, was zwei Wände tun, wo sie aufeinandertreffen, ist es nicht.
Echte Wände wölben sich, neigen sich und driften ab. Eine Schrankzeile entlang einer vier Meter langen Wand, die nur anderthalb Grad vom rechten Winkel abweicht, endet am fernen Ende etwa zehn Zentimeter daneben – genug, um eine Arbeitsplattenverbindung zu ruinieren. Längenmessungen werden Ihnen das nie zeigen, da jede für sich genommen korrekt ist.

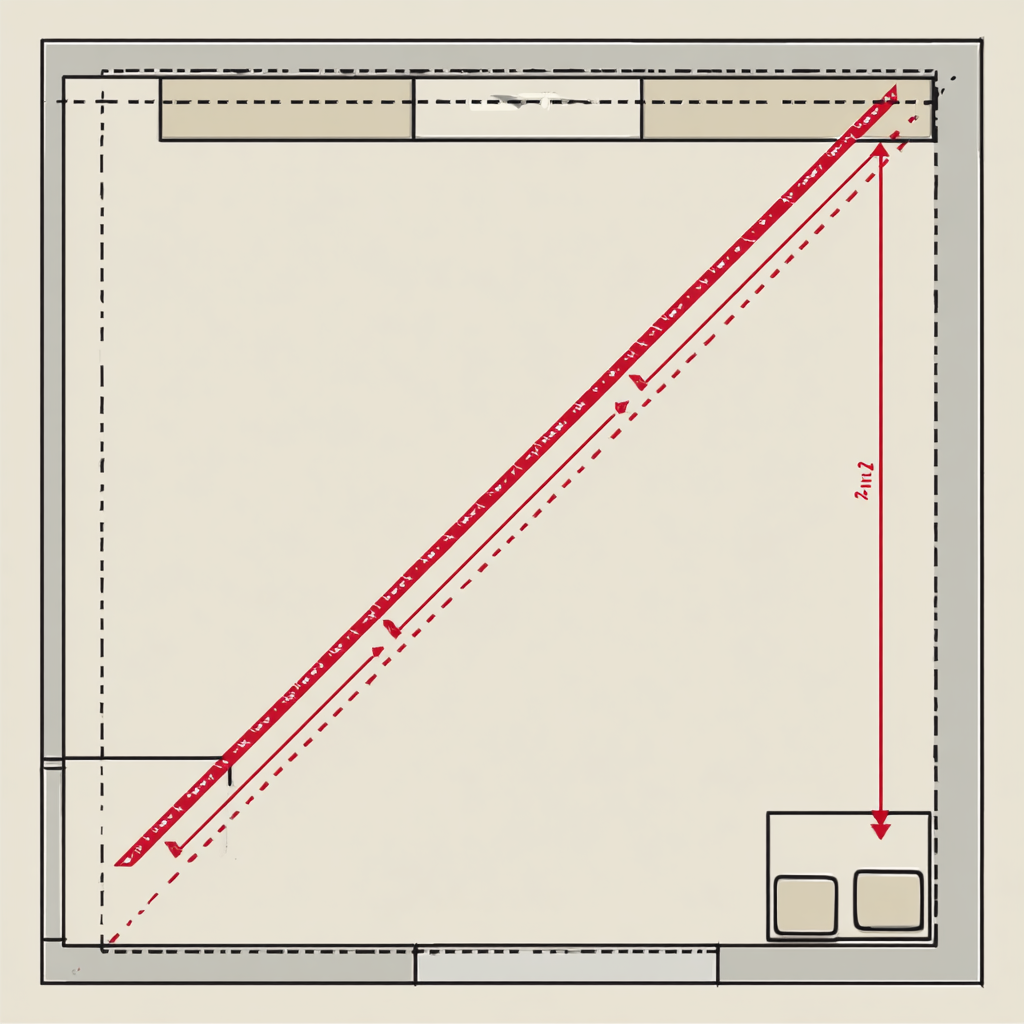

Die älteste Lösung ist die Diagonale: Messen Sie beide Diagonalen und vergleichen Sie diese. Das sagt Ihnen, dass der Raum nicht rechtwinklig ist. Es sagt Ihnen jedoch nicht, um wie viel oder wo.
Wie man einen Wandwinkel vor Ort erfasst
Drei Methoden, geordnet danach, wie viel sie dem Zufall überlassen.
Das Dreieck. Markieren Sie an jeder Wand einen Punkt in einem festgelegten Abstand zur Ecke – ein Meter ist praktisch. Messen Sie die gerade Linie zwischen den beiden Markierungen. Drei bekannte Seiten ergeben den Winkel. Man braucht nichts außer einem Maßband, und es ist genau so präzise wie Ihre Markierungen. Die Schwäche ist, dass es die Ecke beschreibt, und die Ecke ist oft der am wenigsten repräsentative Teil der Wand: Dort, wo zwei Flächen aufeinandertreffen, sammelt sich oft Putz an.
Der Versatz. Schlagen Sie eine gerade Referenzlinie – eine Schlagschnur oder eine Laser-Linie – etwa parallel zur Wand und messen Sie dann etwa alle 300 mm den senkrechten Abstand von dieser Linie zur Wand. So erhalten Sie das tatsächliche Profil der Wand und nicht nur deren zwei Enden. Dies ist die Methode, mit der man eine Wölbung in der Mitte einer Strecke findet, die eine Messung von Ecke zu Ecke völlig verbergen würde.
Der rotierende Scan. Ein Instrument auf einem Stativ misst die gesamte Ebene in einem Durchgang und liefert jedes Wandprofil mit den Winkeln dazwischen bereits in der Datei. Kein Anzeichnen, keine zweite Person, keine Rechenarbeit im Nachhinein.
Was auch immer Sie verwenden, arbeiten Sie von einem Bezugspunkt aus. Messungen, die von verschiedenen Referenzpunkten aus vorgenommen wurden, lassen sich später nicht mehr abgleichen, und vor Ort werden Sie sich nicht erinnern, welcher welcher war.
Was Tischler verwenden und wo jedes Werkzeug endet
| Werkzeug | Was es Ihnen liefert | Wo es für die Tischlerei endet |
|---|---|---|
| Maßband, Gliedermaßstab und Teleskopstab | Zuverlässige gerade Längen | Keine Winkelinformationen; benötigt zwei Personen über Distanz |
| Handgehaltener Laser-Entfernungsmesser | Schnelle, präzise Einzelabstände | Nur eine Linie nach der anderen; Winkel müssen abgeleitet werden |
| Großer Winkelmesser | Eine direkte Winkelablesung | Unhandlich auf der Baustelle; blockiert durch Balken, Einbauten und Fußleisten |

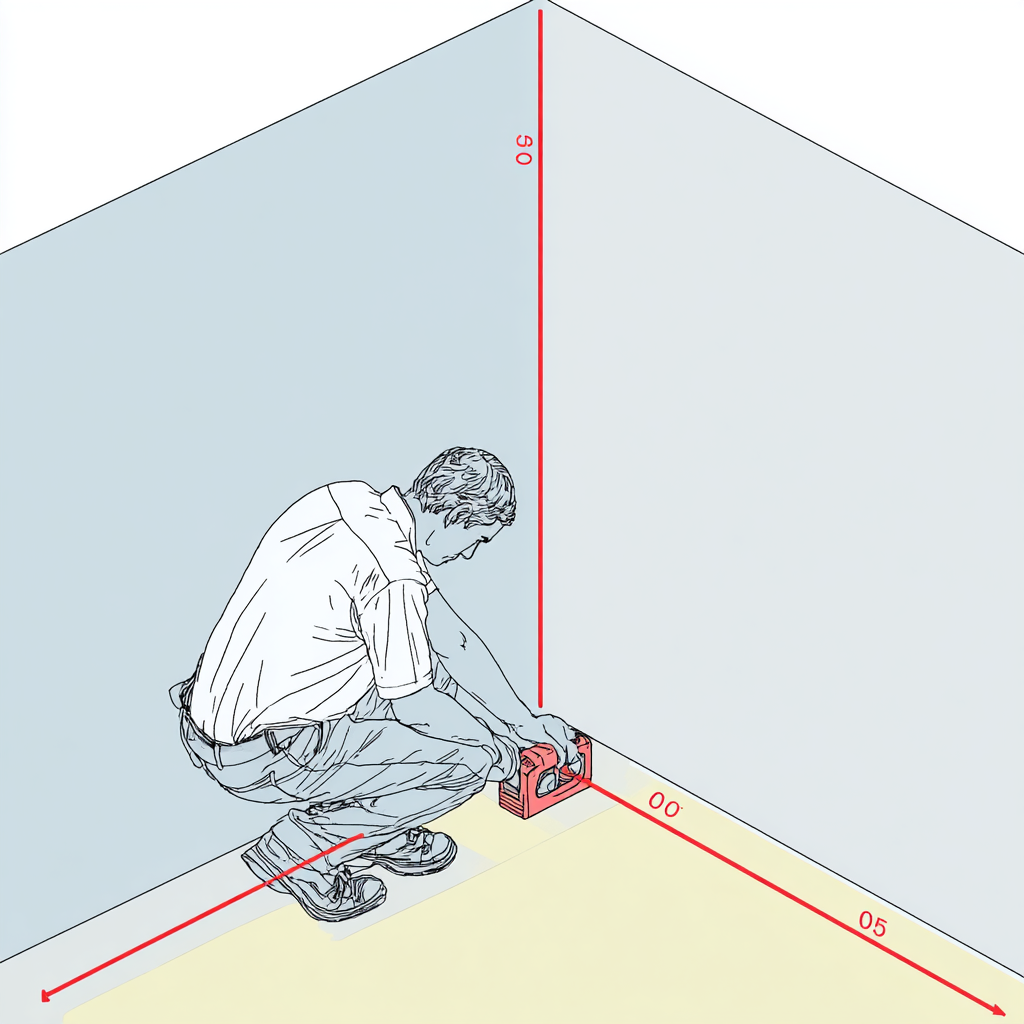

| Kreuzlinienlaser | Eine 90°-Referenz zum Gegenmessen | Viele manuelle Ablesungen; das Ergebnis hängt vom Bediener ab |
| Smartphone-Photogrammetrie oder LiDAR-Apps | Ein schnelles visuelles Modell | Abweichungen zu groß für millimetergenaue Tischlerarbeiten |
| Manuelles Punkt-zu-Punkt-3D-Werkzeug | Eine grobe 3D-Darstellung | Langsames Setup; Putzwölbungen und Kurven verwirren es |
| 3D-Scanner in Vermessungsqualität | Vollständige Punktwolke, hoher Detailgrad | Kosten, Dateigröße und Schulungsaufwand stehen in keinem Verhältnis zu einer Küche |
| Rotierender 2D-Scanner | Ein maßstäblicher Plan des Raums mit echten Winkeln | Keine Höhendaten – Sie erhalten den Grundriss, nicht die Ansicht |
Was für eine Einbauküche zu protokollieren ist
Ein brauchbarer Plan für Einbauarbeiten benötigt mehr als nur die vier Wandlängen.
- Jeder Wandabschnitt, von Ecke zu Ecke
- Beide Raumdiagonalen, als Kontrolle für alles andere
- Der Winkel an jeder Innenecke, um die Schränke verlaufen
- Wandprofil auf Arbeitsplattenhöhe, nicht auf Bodenhöhe – Fußleisten und Putzansammlungen liegen tief und täuschen Sie
- Deckenhöhe an beiden Enden jeder Strecke, nicht nur einmal
- Fenster- und Türöffnungen, einschließlich der Laibungstiefe
- Positionen für Abwasser, Wasser, Gas und Elektro, alle vom selben Bezugspunkt aus
- Bodenhöhenschwankungen entlang jeder Strecke
- Alles, was hervorsteht: verkleidete Rohrleitungen, Zählerschränke, Heizkörperhalterungen
Die meisten zweiten Baustellenbesuche finden statt, weil einer der letzten vier Punkte nie notiert wurde.
Was ein Einbauauftrag tatsächlich benötigt
Fast jede Tischlermessung endet als Plan: ein horizontaler Querschnitt des Raums auf Arbeitshöhe mit den echten Winkeln darin.
Das ist weniger verlangt als ein 3D-Modell und mehr als eine Liste von Längen. Es ist auch genau das, was ein rotierender 2D-Laserscanner liefert, weshalb es diese Kategorie überhaupt gibt.
Wenn Ihr Ergebnis eine Zuschnittliste ist, sind Höhendaten etwas, wofür Sie bezahlen und das Sie dann ignorieren.
Eine Küche messen ohne den zweiten Besuch
Dieser Teil ändert eher die Wirtschaftlichkeit als die Genauigkeit.
Der übliche Ablauf umfasst zwei Baustellenbesuche: einen zum Messen und Anbieten, einen zweiten, nachdem die alte Küche ausgebaut wurde und die echten Wände freiliegen. Der zweite Besuch bedeutet Fahrtzeit, eine Stunde vor Ort und eine Verzögerung im Bauablauf.
Ein 2D-Laserscanner kann dem Kunden zugeschickt werden. Der Kunde stellt ihn auf dem Stativ im Raum auf, drückt einmal und schickt die Datei zurück. Der Tischler erhält die Geometrie der freiliegenden Wände, ohne die Werkstatt zu verlassen.
Das funktioniert, wenn der Raum wirklich leer ist und der Kunde zwei Sätze Anweisungen befolgen kann: auf dem Stativ grob in die Mitte stellen, aus dem Weg gehen, den Knopf drücken. Es funktioniert nicht, wenn die alten Schränke halb ausgebaut sind, wenn jemand vor Ort entscheiden muss, wo eine Verkleidung hinkommt, oder wenn der Kunde nicht da sein wird. Diese Jobs erfordern immer noch Ihre Anwesenheit im Raum.
Ob es sich auszahlt, hängt von der Entfernung ab. Wenn ein zweites Aufmaß Sie zwei Stunden Fahrt und eine Stunde vor Ort kostet, ist die Rechnung schnell gemacht.
Wo die Millimeter tatsächlich bleiben
Kleine Fehler bleiben im Tischlerhandwerk nicht klein.
- Ein Paneel, das im falschen Winkel zugeschnitten wurde, kann nicht korrigiert, sondern nur ersetzt werden
- Eine Passleiste, die breit genug ist, um fünfzehn Millimeter zu verbergen, sieht auch wie eine Passleiste aus
- Arbeitsplattenverbindungen zeigen jedes Grad, um das die Wand vom rechten Winkel abweicht
- Material, das nach einem falschen Plan bestellt wurde, ist Material, das zweimal bezahlt wird
Nichts davon wird durch eine genauere Längenmessung behoben. Es wird behoben, indem man die Form des Raums kennt.
Die Wahl treffen
Drei Fragen klären es.
Hängt der Auftrag von Winkeln ab oder nur von Längen? Wenn Längen tatsächlich ausreichen, ist ein handgehaltener Laser-Entfernungsmesser das richtige Werkzeug und mehr wird nicht benötigt.
Benötigt jemand Höheninformationen? Wenn nicht, ist eine 3D-Erfassung eine Investition ohne Rendite.
Wie oft machen Sie einen zweiten Baustellenbesuch? Diese Zahl, multipliziert mit Ihrem Stundensatz plus Kraftstoff, ist das reale Budget für ein besseres Werkzeug.
Häufige Fragen
Wie genau muss eine Tischlermessung eigentlich sein?
Genau genug, dass der Fehler in einer Passleiste verschwindet und nicht in einer sichtbaren Lücke. Das ist ein strengerer Standard als bei den meisten Messungen auf der Baustelle, und deshalb sind Werkzeuge, die für Kostenvoranschläge in Ordnung sind, für den Zuschnitt nicht geeignet.
Was passiert bei einer gebogenen oder gewölbten Wand?
Eine Ebenenmessung zeichnet die Kurve so auf, wie sie ist, was die ehrlichste Antwort ist – Sie sehen die Wölbung, anstatt sie wegzumitteln. Die Entscheidung, wie man dagegen baut, liegt immer noch in Ihrem Ermessen, aber Sie treffen diese Entscheidung in der Werkstatt, anstatt sie erst bei der Montage zu entdecken.
Welche Datei wird ausgegeben und lässt sie sich in meinem Programm öffnen?
DXF, das sich als bearbeitbare Linien in Standard-CAD und in den meisten Küchenplanungsprogrammen öffnen lässt. CSV und TXT sind verfügbar, wenn Sie die Rohkoordinaten anstelle der Zeichnung wünschen.
Kurz gesagt
Das Tischlerhandwerk braucht nicht mehr Maße. Es braucht die richtigen, einmal erfasst, mit den Winkeln darin. Für die meisten Einbauarbeiten ist das ein Plan des Raums – und das Werkzeug, das direkt einen Plan erstellt, wird immer das Werkzeug schlagen, das etwas produziert, das man erst umwandeln muss.
